Modular skid merupakan sebuah unit atau sistem proses yang dirancang secara modular dan dirakit pada suatu rangka (skid) yang sudah terintegrasi. Sistem ini biasanya terdiri dari peralatan, instalasi pipa, kontrol, dan instrumentasi yang siap pakai dan dapat dipasang dengan mudah di lapangan. Pendekatan modular memungkinkan fabrikasi unit secara pabrik dan instalasi yang cepat di lokasi, sehingga mengurangi waktu dan biaya konstruksi serta mempermudah perawatan.
Pengertian Modular Skid
Secara umum, modular skid sering digunakan dalam industri karena mengintegrasikan berbagai peralatan dengan desain yang fleksibel. Dalam aplikasi industri, skid dapat ditemukan pada sistem pengolahan, utilitas, kontrol, bahkan pada distribusi listrik. Namun, konsep modular skid tidak terbatas pada proses industri saja. Ada juga skid yang didesain untuk fungsi penyimpanan, penanganan limbah, ruang kerja portabel, atau bahkan kantor lapangan.
Jenis Modular Skid Berdasarkan Fungsi
Modular skid dapat diklasifikasikan berdasarkan fungsi operasionalnya. Beberapa di antaranya meliputi:
- Skid Proses
- Digunakan untuk pengolahan utama, misalnya reaktor, kolom distilasi, dan penukar panas.
- Umum dalam industri minyak, gas, petrokimia, dan kimia.
- Skid Utilitas
- Menyediakan layanan pendukung seperti pompa, kompresor, pendingin, dan boiler.
- Mendukung kelancaran operasional proses utama.
- Skid Kontrol dan Instrumentasi
- Terintegrasi dengan panel kontrol, SCADA, dan instrumentasi untuk monitoring dan pengendalian proses secara otomatis.
- Skid Listrik
- Memuat sistem distribusi listrik, panel switchgear, dan peralatan mekanikal listrik untuk pengaturan dan pendistribusian listrik di fasilitas industri.
Jenis Modular Skid Berdasarkan Aplikasi Lapangan
- Storage Skid: Untuk penyimpanan material atau peralatan proyek.
- Waste Skid: Untuk pengangkutan dan penanganan limbah.
- Tool Skid atau Workshop Skid: Dirancang sebagai ruang kerja portabel di lapangan.
- Accommodation Skid: Unit hunian atau kantor lapangan yang menyediakan fasilitas kerja atau tinggal sementara.
- Fuel/Chemical Skid: Untuk penyimpanan bahan kimia dan cairan berbahaya dengan sistem keamanan yang memadai.
Jenis Modular Skid Berdasarkan Material
Pemilihan material dalam fabrikasi skid sangat mempengaruhi ketahanan dan kinerjanya dalam berbagai kondisi operasional:
- Baja (Steel): Material yang umum digunakan karena ketangguhan dan kekuatannya, ideal untuk area kerja berat dan lingkungan industri yang ekstrim.
- Aluminium: Lebih ringan dan memiliki tahanan korosi yang baik, cocok untuk aplikasi yang mengutamakan mobilitas dan kecepatan pemasangan.
- Fiberglass/Komposit: Ringan, tahan terhadap bahan kimia, dan tidak mudah mengalami korosi, sehingga cocok untuk penggunaan di lingkungan yang agresif.

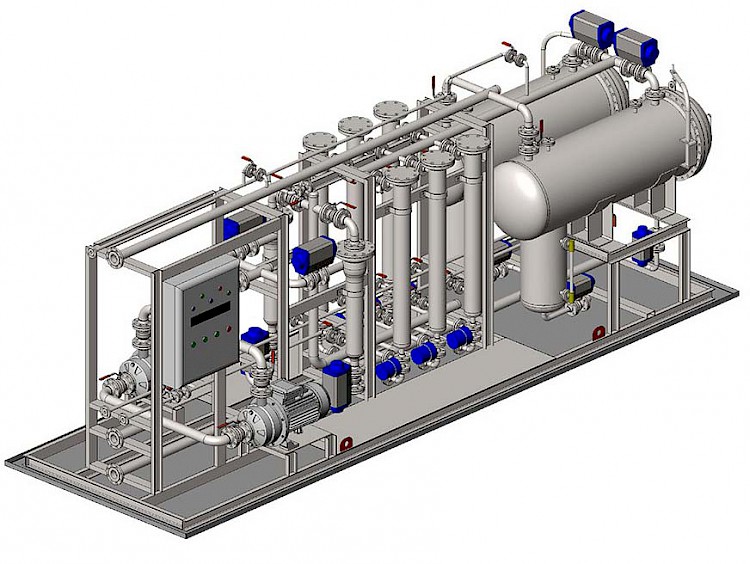

Desain Modular Skid
Desain modular skid dirancang untuk mengintegrasikan seluruh komponen secara efisien serta memudahkan fabrikasi, pengangkutan, dan instalasi. Beberapa aspek penting dalam desain meliputi:
- Studi Kebutuhan dan Spesifikasi
• Menentukan fungsi utama, parameter operasional seperti tekanan, suhu, dan aliran.
• Mengidentifikasi kebutuhan ruang untuk peralatan dan instrumentasi. - Layout dan Tata Letak
• Pembuatan layout komponen (seperti pompa, penukar panas, reaktor, dan panel kontrol) dengan memperhatikan kemudahan akses dan keselamatan operasional.
• Optimisasi alur perpipaan untuk mengurangi kehilangan tekanan dan mempermudah perawatan. - Integrasi Sistem Pipa dan Peralatan
• Sistem perpipaan dirancang secara internal agar fabrikasi di pabrik dapat meminimalkan pekerjaan lapangan dan risiko kesalahan di lokasi.
• Dokumentasi teknis seperti P&ID (Piping and Instrumentation Diagram) disiapkan untuk memastikan kesesuaian instalasi. - Struktur dan Rangka (Skid Frame)
• Rangka skid harus kokoh untuk menopang semua peralatan dan sistem serta memenuhi standar keamanan.
• Desain yang modular juga memungkinkan skid dipindahkan dan dirakit ulang sesuai kebutuhan operasional. - Sistem Kontrol dan Instrumentasi
• Integrasi panel kontrol, sensor, dan aktuator sebagai bagian penting dalam monitoring dan pengendalian proses secara otomatis.
• Dapat terintegrasi dengan SCADA atau Distributed Control System untuk operasional yang lebih efektif. - Kriteria Desain Fisik dan Fungsional Lainnya
• Open Frame/Open Top: Memudahkan pengisian dan pengangkatan peralatan atau material.
• Closed Type: Memberikan perlindungan penuh terhadap kondisi cuaca dan kontaminasi.
• Multi-Compartment: Menawarkan ruang terpisah untuk keperluan yang berbeda dalam satu unit.
• Custom Design: Menyesuaikan dengan kebutuhan spesifik, misalnya penambahan rak, ventilasi, serta sistem kelistrikan sesuai dengan permintaan pengguna.
Karakteristik dan Keunggulan
Beberapa karakteristik utama modular skid antara lain:
- Portable & Modular: Mudah dipindahkan, dirakit ulang, dan dapat diintegrasikan ke dalam sistem yang lebih besar.
- Heavy-Duty Construction: Dirancang untuk menahan beban dan kondisi lingkungan yang ekstrim, seperti getaran, benturan, dan suhu tinggi.
- Forklift & Lifting Ready: Dilengkapi dengan slot atau titik angkat untuk memudahkan pemindahan menggunakan forklift.
- Weather & Corrosion Resistant: Material dan desain yang mempertimbangkan ketahanan terhadap cuaca, hujan, panas, dan bahan kimia agresif.
Kesimpulan
Modular skid menawarkan fleksibilitas dan efisiensi tinggi di berbagai aplikasi, mulai dari proses industri hingga kebutuhan lapangan spesifik seperti penyimpanan dan ruang kerja portabel. Dengan desain yang cermat, pemilihan material yang tepat, dan integrasi sistem kontrol yang modern, modular skid mampu menghadirkan solusi yang hemat biaya, cepat diinstal, dan mudah dirawat. Pendekatan modular ini tidak hanya mengurangi waktu produksi dan instalasi, tetapi juga meningkatkan keandalan operasional serta memudahkan upgrade sistem di masa depan.
