Dalam dunia teknik dan manufaktur, pengukuran yang presisi adalah kunci untuk memastikan kualitas, efisiensi, dan keandalan suatu produk. Berbagai alat ukur mekanik telah dikembangkan untuk memenuhi kebutuhan ini, masing-masing dirancang dengan fungsi dan keunggulan spesifik.
Dari pengukuran dimensi luar hingga celah sempit, alat-alat seperti Vernier Caliper, Torque Wrench, dan Cylinder Bore Gauge menjadi andalan para profesional untuk menjamin akurasi yang tinggi dalam setiap pekerjaan. Artikel ini akan membahas berbagai alat ukur mekanik, fungsi, serta komponen utamanya untuk memberikan pemahaman mendalam tentang pentingnya alat-alat tersebut dalam berbagai bidang industri.

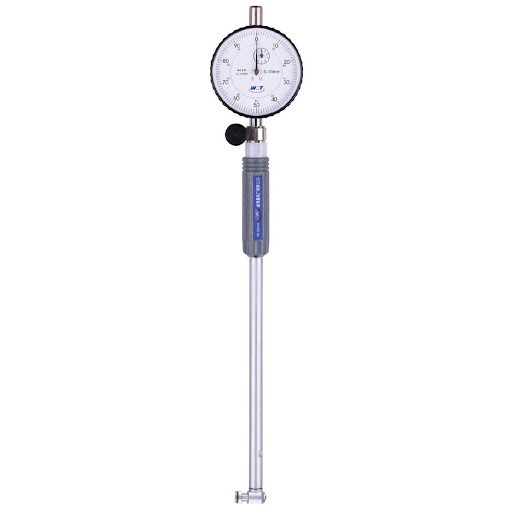

Cylinder Bore Gauge
Cylinder Bore Gauge adalah alat ukur mekanik yang dirancang untuk mengukur diameter dalam dari silinder mesin dengan tingkat presisi tinggi. Alat ini sangat penting dalam industri otomotif dan teknik mesin, terutama untuk memastikan bahwa silinder mesin memiliki ukuran yang sesuai dengan spesifikasi. Cylinder Bore Gauge biasanya dilengkapi dengan skala pengukuran yang dapat dibaca dengan mudah, dan penggunaannya sering dikombinasikan dengan dial indicator untuk mendapatkan hasil yang lebih akurat.
Komponen Utama:
- Dial Indicator: Untuk membaca perubahan ukuran dengan presisi tinggi.
- Probe (Measuring Head): Bagian yang dimasukkan ke dalam silinder untuk mendeteksi dimensi dalam.
- Extension Rods: Digunakan untuk menyesuaikan panjang alat sesuai dengan diameter silinder yang diukur.
- Handle: Pegangan untuk mempermudah penggunaan alat.

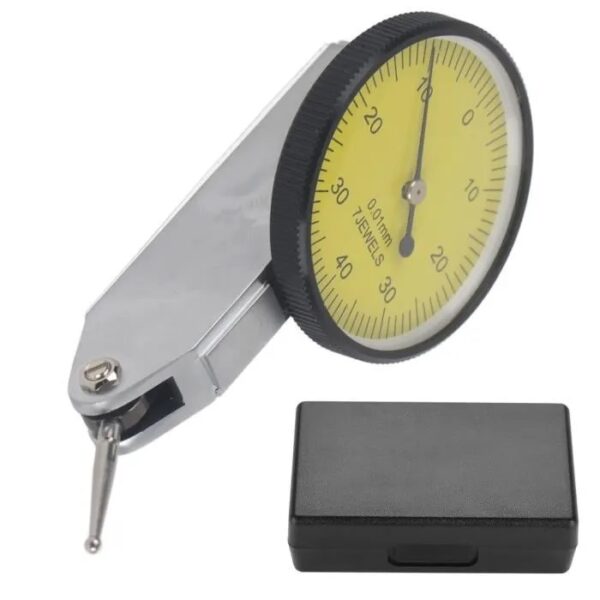

Dial Test Indicator (DTI)
Dial Test Indicator (DTI) adalah alat ukur presisi yang digunakan untuk memeriksa kerataan, keselarasan, atau deviasi permukaan suatu objek. Alat ini memiliki jarum yang bergerak sesuai dengan perubahan kecil pada permukaan yang diukur. DTI sering digunakan dalam proses penyetelan mesin, inspeksi komponen, atau pengukuran toleransi pada benda kerja. Dengan sensitivitas tinggi, DTI menjadi alat penting dalam industri manufaktur dan teknik presisi.
Komponen Utama:
- Dial Face: Menampilkan hasil pengukuran melalui pergerakan jarum.
- Pointer (Jarum): Bergerak untuk menunjukkan perubahan dimensi.
- Contact Point: Ujung yang menyentuh permukaan objek yang diukur.
- Mounting Stem: Bagian untuk memasang DTI pada dudukan atau alat bantu lainnya.

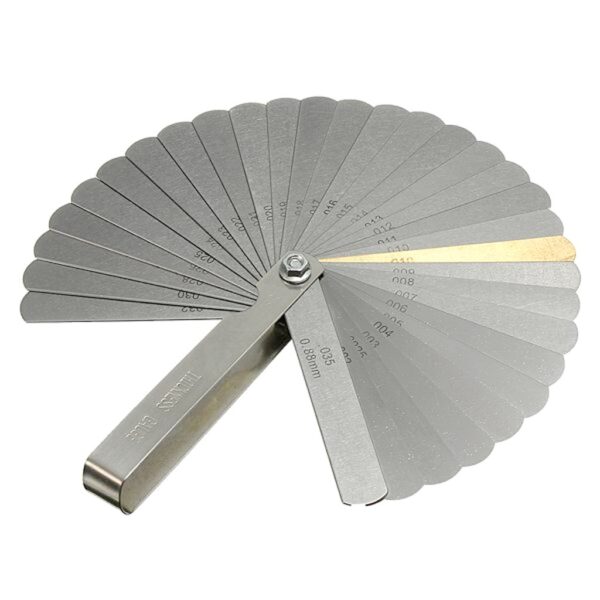

Feeler Gauge
Feeler Gauge adalah alat yang digunakan untuk mengukur celah atau jarak sempit antara dua permukaan. Alat ini terdiri dari beberapa bilah tipis dengan ketebalan yang berbeda-beda, yang biasanya terbuat dari baja tahan karat. Feeler Gauge sering digunakan dalam pengaturan katup mesin, inspeksi celah bantalan, atau pengukuran jarak antar komponen mekanik yang membutuhkan ketelitian tinggi.
Komponen Utama:
- Bilah (Blades): Lembaran tipis dengan ketebalan berbeda untuk pengukuran celah.
- Pegangan (Holder): Menyatukan bilah-bilah menjadi satu alat yang terlipat.
- Skala Ketebalan: Informasi ketebalan yang tertera pada setiap bilah.
Inside Caliper
Inside Caliper adalah alat ukur mekanik yang digunakan untuk mengukur dimensi dalam suatu objek, seperti diameter dalam tabung atau lubang. Alat ini memiliki dua kaki yang dapat disesuaikan untuk menjangkau sisi dalam objek yang diukur. Setelah pengukuran dilakukan, hasilnya biasanya dibandingkan dengan skala pengukuran lain, seperti mistar atau vernier caliper, untuk mendapatkan nilai yang presisi.
Komponen Utama:
- Kaki Pengukur (Measuring Legs): Dua kaki yang menjangkau sisi dalam objek.
- Pegangan (Handle): Bagian untuk memegang dan mengatur posisi alat.
- Adjustment Screw: Untuk menyesuaikan jarak antara kaki pengukur.
Inside Micrometer
Inside Micrometer adalah alat ukur presisi yang dirancang untuk mengukur dimensi dalam dengan akurasi tinggi. Alat ini sering digunakan dalam pengukuran diameter dalam dari lubang atau silinder dengan toleransi yang sangat kecil. Inside Micrometer biasanya dilengkapi dengan skala vernier atau digital untuk memberikan hasil pengukuran yang mudah dibaca dan sangat presisi.
Komponen Utama:
- Measuring Rods: Batang pengukur dengan panjang yang dapat disesuaikan.
- Spindle: Bagian yang bergerak untuk menyesuaikan pengukuran.
- Lock Nut: Untuk mengunci posisi spindle selama pengukuran.
- Skala Vernier/Digital: Menampilkan hasil pengukuran dengan presisi tinggi.

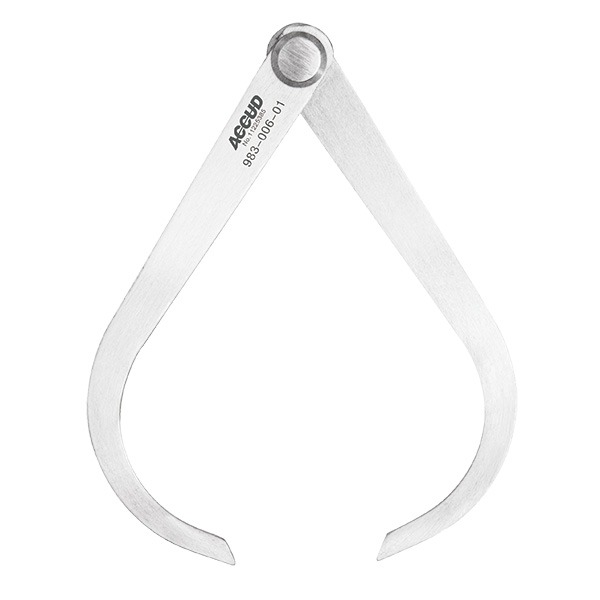

Outside Caliper
Outside Caliper adalah alat ukur mekanik yang digunakan untuk mengukur dimensi luar suatu objek, seperti diameter luar pipa atau ketebalan benda kerja. Alat ini memiliki dua kaki yang dapat disesuaikan untuk menjepit bagian luar objek yang diukur. Hasil pengukuran kemudian dibandingkan dengan alat ukur lain, seperti mistar atau micrometer, untuk mendapatkan hasil yang akurat.
Komponen Utama:
- Kaki Pengukur (Measuring Legs): Dua kaki yang menjepit sisi luar objek.
- Pegangan (Handle): Bagian untuk memegang alat dengan nyaman.
- Adjustment Screw: Untuk mengatur jarak antara kaki pengukur.

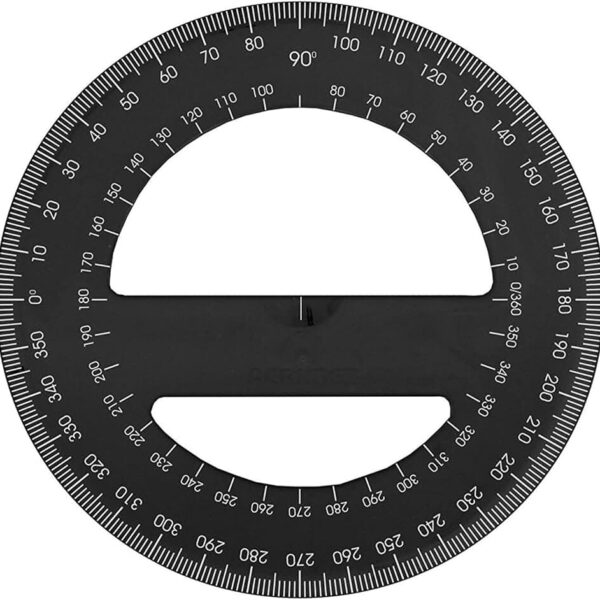

Protractor
Protractor adalah alat mekanik yang digunakan untuk mengukur dan menetapkan sudut pada suatu objek. Protractor biasanya memiliki bentuk setengah lingkaran atau lingkaran penuh dengan skala derajat yang tertera di permukaannya. Alat ini sering digunakan dalam pekerjaan teknik, konstruksi, atau desain untuk memastikan sudut sesuai dengan spesifikasi yang diinginkan.
Komponen Utama:
- Skala Derajat (Degree Scale): Menunjukkan sudut dalam derajat.
- Pivot Point: Titik pusat untuk mengukur sudut.
- Lengan Pengukur (Measuring Arm): Bagian yang dapat diputar untuk menentukan sudut.

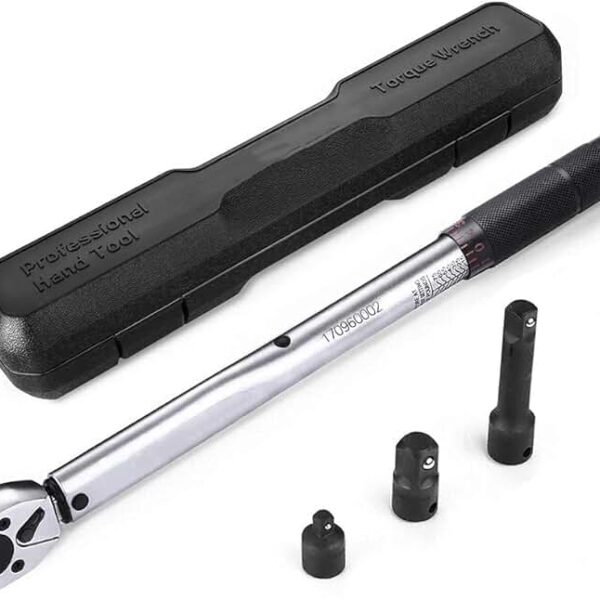

Torque Wrench (Kunci Momen)
Torque Wrench, atau dikenal juga sebagai kunci momen, adalah alat yang digunakan untuk menerapkan torsi tertentu pada baut atau mur. Alat ini sangat penting dalam pekerjaan mekanik untuk memastikan bahwa baut atau mur dikencangkan dengan kekuatan yang sesuai, sehingga mencegah kerusakan akibat pengencangan berlebih atau terlalu longgar. Torque Wrench biasanya dilengkapi dengan skala pengukuran torsi untuk memudahkan pengguna dalam mengatur kekuatan pengencangan.
Komponen Utama:
- Handle: Pegangan untuk mengoperasikan alat.
- Skala Torsi (Torque Scale): Menampilkan nilai torsi yang diterapkan.
- Kepala Pengencang (Drive Head): Bagian yang terhubung dengan baut atau mur.
- Adjustment Mechanism: Untuk mengatur nilai torsi yang diinginkan.

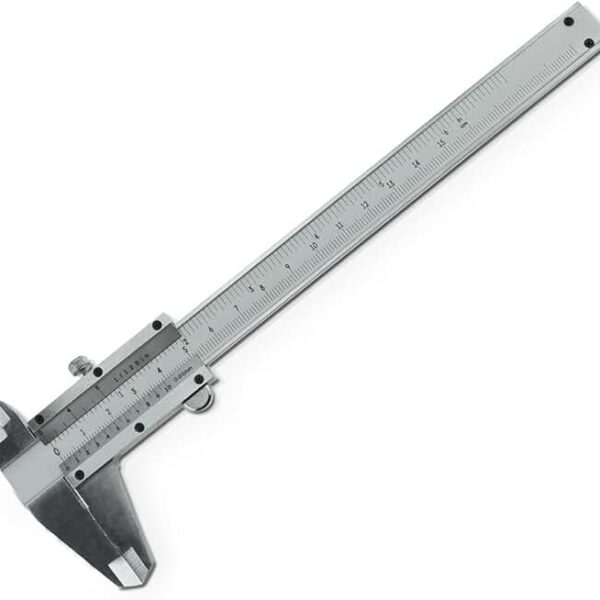

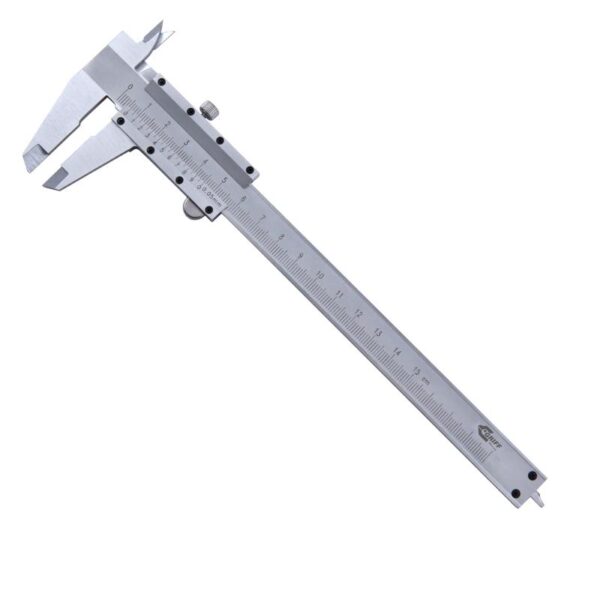

Vernier Caliper (Jangka Sorong)
Vernier Caliper, atau jangka sorong, adalah alat ukur mekanik yang digunakan untuk mengukur panjang, diameter, atau kedalaman suatu objek dengan presisi tinggi. Alat ini memiliki rahang tetap dan rahang geser yang dilengkapi dengan skala utama dan skala vernier untuk memberikan hasil pengukuran yang akurat.
Komponen Utama:
- Rahang Tetap (Fixed Jaw): Bagian yang tidak bergerak untuk menahan objek.
- Rahang Geser (Sliding Jaw): Bagian yang dapat digerakkan untuk menjepit objek.
- Skala Utama (Main Scale): Skala pengukuran utama pada alat.
- Skala Vernier: Skala tambahan untuk pengukuran presisi.
- Depth Rod: Batang untuk mengukur kedalaman objek.

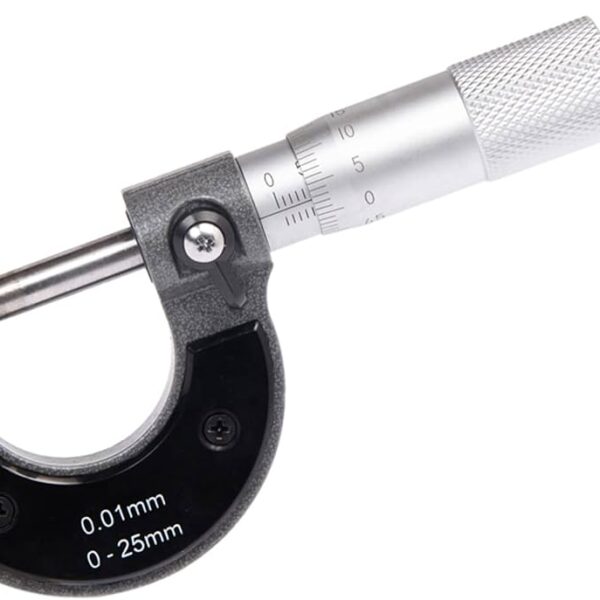

Outside Micrometer
Outside Micrometer adalah alat ukur presisi yang dirancang khusus untuk mengukur dimensi luar suatu objek, seperti diameter luar batang, ketebalan pelat, atau dimensi luar komponen mekanik lainnya.
Komponen Utama:
- Bingkai (Frame): Struktur berbentuk C yang kokoh.
- Anvil: Permukaan tetap untuk menjepit objek.
- Spindle: Bagian bergerak yang mendekati anvil.
- Thimble: Bagian dengan skala untuk membaca hasil pengukuran.
- Ratchet Stop: Untuk memastikan tekanan pengukuran yang konsisten.
- Lock Nut: Untuk mengunci posisi spindle saat pengukuran selesai.
Alat ukur mekanik memainkan peranan penting dalam industri manufaktur, terutama dalam memastikan keakuratan pengukuran untuk menghasilkan produk yang sesuai dengan spesifikasi yang diinginkan. Oleh karena itu, perawatan dan kalibrasi alat ukur secara terjadwal sangatlah penting untuk memastikan alat tersebut tetap berfungsi dengan baik dan dapat diandalkan.
